筛分机

筛分机介绍

筛分机，又称振动筛、滚筒筛或分级筛，是有机废弃物资源化生产线中承上启下的质量把控设备。它位于烘干冷却工序之后、包装工序之前（也可用于粉碎后、造粒前的预筛分），利用筛网孔径的不同，将物料按颗粒大小分成若干等级。合格的成品颗粒通过筛网进入包装系统，而细粉和超大颗粒则被分离出来，分别返回造粒机或粉碎机重新处理。这一过程不仅确保了产品粒度均匀、外观美观，还显著提高了生产线的一次成品率，降低了原料浪费。

一、核心材料与结构

筛分机主要由进料装置、筛箱（或筛筒）、驱动装置、筛网、减震支撑装置及控制系统组成，其结构设计需兼顾筛分效率、防堵塞能力和运行稳定性。

• 机架与外壳：作为整机的支撑和防护结构，机架通常采用优质碳素结构钢（Q235B或Q345B） 焊接而成，具有足够的刚性和抗振性。外壳采用碳钢板或不锈钢板（304或316L）制造，用于封闭筛分区域，防止粉尘外溢。对于处理高腐蚀性物料（如餐厨垃圾沼渣、酸性有机肥），外壳和与物料接触的部件宜选用不锈钢材质。

• 筛分工作部件：这是筛分机的核心，其形式和材料决定了筛分效率和使用寿命。

• 高锰钢编织网：孔径0.5-20mm，开孔率高、筛分效率好，适用于常规有机肥颗粒，但耐磨性一般。

• 不锈钢编织网（304/316L）：耐腐蚀、强度高，适用于酸性或高湿物料。

• 聚氨酯筛网：具有极佳的耐磨性（寿命是钢网的3-5倍）、自洁性好（不易堵孔），噪音低，但开孔率略低，适用于高磨损或易堵孔的物料。

• 冲孔钢板筛网：孔径规则、强度高，适用于大颗粒或重载筛分，但开孔率低。

• 筛箱（振动筛用） ：由侧板、横梁和激振器安装座组成，采用高强度钢板焊接，经整体退火处理消除应力。侧板厚度通常8-16mm。

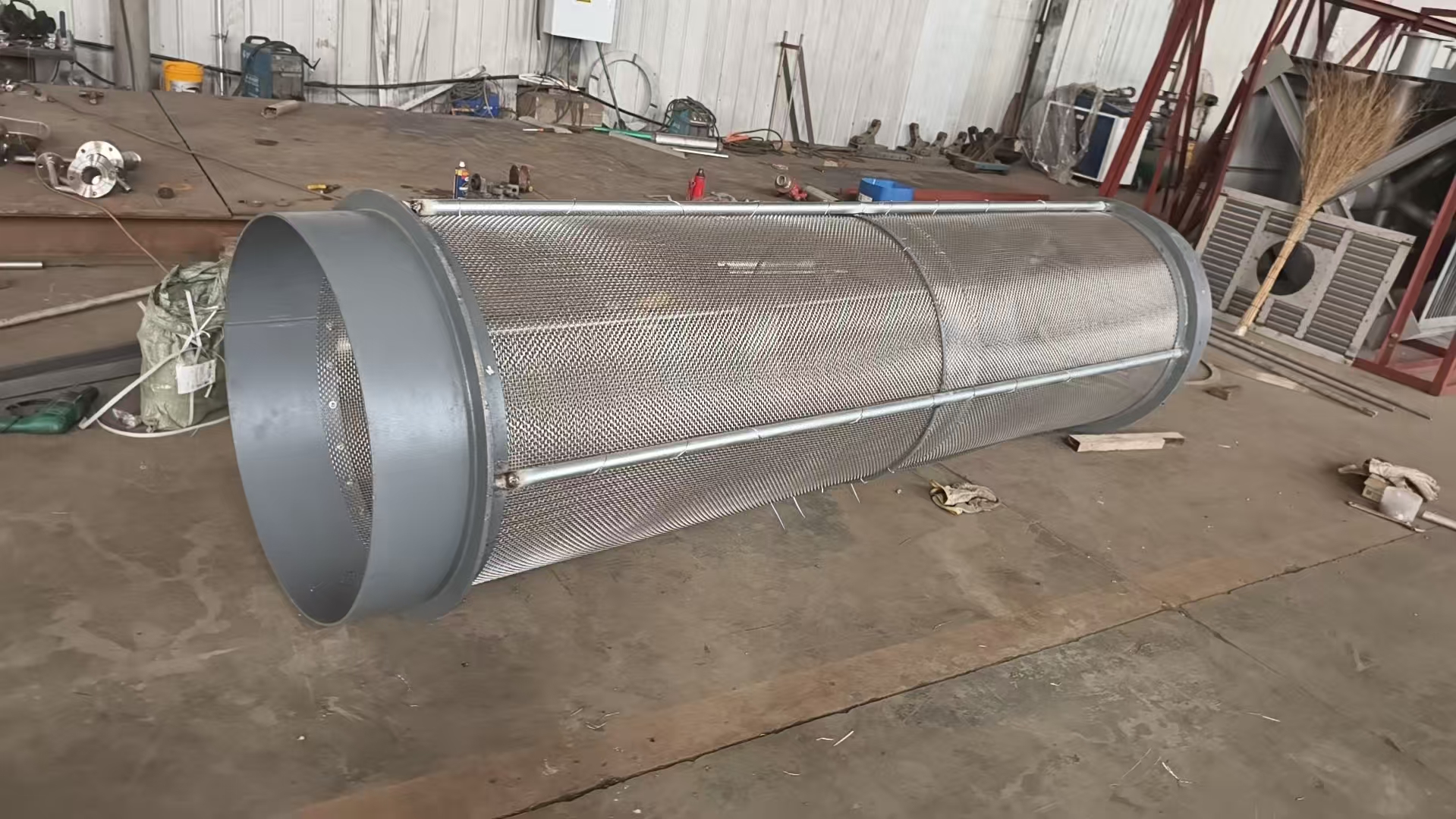

• 筛筒（滚筒筛用） ：由无缝钢管或钢板卷制的圆筒骨架和外围筛网组成，筒体两端设有轮带（滚圈），由托轮支撑。筒体长度与直径比一般为2:1至4:1。

• 筛网：是直接与物料接触并完成分级的易损件。常见材质有：

• 激振器（振动筛用） ：产生激振力的核心部件，由偏心块、轴承、轴和壳体组成。轴承采用重型调心滚子轴承，润滑油浴或脂润滑。激振力大小通过调节偏心块夹角实现无级调整。

• 驱动装置：

• 振动电机：中小型振动筛常采用两台振动电机反向旋转，产生直线或圆运动轨迹。电机为全封闭、耐振型，激振力可调。

• 普通电机+激振器：大型振动筛采用普通电机通过万向节或皮带驱动激振器，激振力更大，结构更可靠。

• 减速电机（滚筒筛用） ：通过齿轮或链轮驱动滚筒旋转，转速通常15-30r/min，可配置变频器调速。

• 减震与支撑装置：

• 减震弹簧：安装在筛箱与机架之间，用于隔离振动传递。常见形式有钢制螺旋弹簧（承载力大、成本低）和橡胶弹簧（噪音小、吸振好）。

• 托轮组（滚筒筛用） ：两组或四组托轮支撑滚筒轮带，托轮外圈包覆聚氨酯或橡胶以减小磨损和噪音。

• 进料与出料装置：

• 进料斗：位于筛分机上方，内设布料板或导流槽，将物料均匀分布至筛面宽度方向，避免局部堆积。

• 出料溜槽：每个筛分等级对应一个出料口，溜槽采用不锈钢或碳钢内衬聚氨酯板，倾斜角度≥60°以保证物料顺畅滑落。合格品出口接包装机，细粉出口接返料输送机，大颗粒出口接粉碎机或造粒机。

• 防堵清理装置：有机肥颗粒往往带有一定粘性，易堵塞筛网。为此，筛分机常配备以下一种或多种清理装置：

• 弹跳球清理：在筛网下方放置橡胶或硅胶弹跳球，筛分时弹跳球不断撞击筛网，将卡在网孔中的颗粒振落。

• 超声波防堵系统：在筛网框架上安装超声波换能器，高频振动使筛网表面产生微振，有效防止粘湿物料堵塞网孔，尤其适用于200目以下细粉筛分。

• 旋转刷清理（滚筒筛用） ：在滚筒内部或外部安装尼龙刷辊，随滚筒转动刷扫筛网外表面。

• 气刀清理：通过高压空气喷嘴从筛网背面吹扫，将堵塞物吹离。

• 智能控制系统：现代筛分机配备PLC或智能控制箱，集成以下功能：

• 电机过载保护：电流过大时自动停机并报警。

• 振动/转速调节：通过变频器调节激振频率或滚筒转速，以适应不同物料和筛分要求。

• 轴承温度监测：实时监测激振器轴承温度，超限报警。

• 远程启停与状态反馈：可接入生产线中控系统。

二、工艺与选型

筛分机的选型需综合考虑物料特性（颗粒形状、粒度分布、含水率、粘性、温度）、筛分目标（分级数、精度要求）、处理能力以及上下游设备的衔接。

典型工作流程（以有机肥成品筛分为例）：

1. 进料：经烘干冷却后的有机肥颗粒（温度≤40℃，含水率≤12%）通过斗式提升机或皮带输送机送入筛分机进料斗。

2. 布料：物料经进料斗内的布料板均匀分布在筛面（或进入滚筒）的整个宽度上。

3. 筛分分级：

• 振动筛：激振器驱动筛箱做往复振动（圆运动或直线运动），物料在筛面上跳跃前行，小于筛孔尺寸的颗粒透过筛网落下，大于筛孔尺寸的颗粒从筛面末端排出。

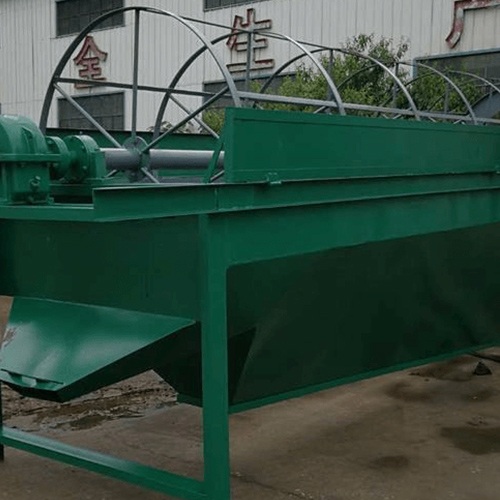

• 滚筒筛：滚筒缓慢旋转，物料在筒内随筒壁提升后抛落，沿轴向移动，小颗粒从筒壁筛孔落下，大颗粒从筒体末端排出。

4. 出料与返料：

• 上层筛上物（超大颗粒，>4.75mm） ：通过溜槽返回粉碎机或造粒机重新处理。

• 中层筛下物（成品颗粒，1-4.75mm） ：落入成品输送带，进入包装机或包膜机。

• 底层筛下物（细粉，<1mm） ：通过溜槽返回造粒机作为核心料重新参与造粒。

5. 除尘：筛分机在密闭状态下工作，顶部或侧面连接除尘管道，将含尘气体引至除尘器处理。

筛分效率与影响因素：

• 筛分效率：通常要求≥95%。影响效率的主要因素包括：物料含水率（应≤15%）、细粉含量、给料均匀性、筛面倾角、振动频率与振幅、筛网孔径与开孔率等。

• 处理能力：对于有机肥颗粒（密度约0.6-0.8t/m³），单位筛网面积的产能约为1-2吨/小时·平方米。

主要机型与选型建议：

选型建议：

• 有机肥成品筛分（主流场景） ：推荐直线振动筛（2-3层），筛分效率高，可同时分出细粉、成品、大颗粒三路物料，实现闭环返料。

• 预处理段（粉碎后、造粒前） ：可用滚筒筛或圆振动筛，对大块杂质进行初筛，要求处理量大、不易堵塞。

• 高湿、粘性物料（如刚出罐的沼渣） ：首选滚筒筛，其低速旋转和滚动抛落的方式不易堵塞，且可内设旋转刷清理。

• 高端精细筛分（如生物菌肥、粉剂） ：选择摇摆筛，精度高且不破坏颗粒，保证生物菌活性。

三、使用场景

筛分机是有机废弃物资源化生产线中应用最广泛的设备之一，贯穿预处理和成品加工两个阶段。

• 有机肥生产线成品筛分（核心场景） ：在烘干冷却之后、包装之前，筛分机对颗粒有机肥进行严格分级。合格品（1-4.75mm）进入自动包装机；细粉（<1mm）通过返料皮带送回造粒机，作为核心料重新参与造粒；超大颗粒（>4.75mm）则返回粉碎机或直接返回造粒机。这一闭环系统可显著提高原料利用率，降低生产成本。

• 粉碎后预筛分：在粉碎机之后、混合或造粒之前，设置筛分机将粉碎后的物料分成细粉（可直接使用）和粗渣（需返回粉碎机重新粉碎）。这样可以避免过粉碎，降低能耗，并保证后续造粒的均匀性。

• 堆肥发酵前的原料预处理：对于含有石块、塑料、玻璃等杂质的原始有机废弃物（如城市生活垃圾、餐厨垃圾预处理残渣），先通过筛分机（通常为滚筒筛）去除惰性杂质，得到纯净的有机组分，再进入发酵系统。

• 生物质颗粒燃料生产：木屑、秸秆颗粒在造粒后经冷却、筛分，去除粉末和碎粒，确保成品颗粒的均匀性和燃烧性能。

• 复合肥与BB肥生产：在高塔造粒或转鼓造粒生产线中，筛分机用于对成品复合肥颗粒进行分级，不合格品返料再造。

• 食用菌培养基预处理：木屑、玉米芯等原料需经筛分去除粗大颗粒和杂质，获得粒度均匀的培养料。

• 矿山与建材行业：虽然不属于有机废弃物领域，但筛分机的原理同样适用于砂石、骨料的分级，不过本介绍聚焦于有机肥方向。

• 小型农场或合作社：对于处理量较小的场景，可采用小型单层振动筛或手摇筛，但生产效率较低，仅适合试验或微量生产。
