双膜气柜

独立双膜气柜是沼气工程中用来替代传统钢制湿式气柜的柔性储气设备。它依靠三膜结构实现气体储存与压力恒定，凭借安装快、占地小、投资省的特点，已成为当前沼气工程储气的优选方案。

一、核心材料与结构

独立双膜气柜主要由“三膜”结构与智能控制系统组成，膜材的选择直接决定了气柜的性能与寿命。

• 气柜膜材：这是气柜的核心，通常采用由特殊加工聚酯纤维制成基材，并在两面涂覆PVC或PVDF的专用复合材料。

• PVDF涂层（聚偏氟乙烯） ：作为主流选择，具有极强的抗腐蚀、抗紫外线、抗微生物能力，并符合B1级防火标准，材料抗拉强度可超4000N/5cm。

• 主体膜材：由特殊加工的高强聚酯织物制造，兼具极佳的柔软性与高抗拉强度，使用寿命通常设计为15-25年，一些高端PTFE材料可达50年。

• 使用寿命：采用专业PVDF膜材的气柜，在沼气环境下寿命可达15-25年，且无需额外的防腐处理。

• “三膜”结构：独立气柜外形呈3/4球体，由三层独立的柔性膜材构成，实现“储气”与“稳压”两大功能。

• 底膜：铺设于地面水泥基础上，是气柜的密封基底，主要起防腐和防渗漏作用，通过锚固系统固定。

• 内膜：直接与沼气接触，是真正的储气空间。其设计为球形，与底膜连接形成一个完全独立且密闭的储气空间，用于储存气体。

• 外膜：位于最外层，是气柜的外观和保护层。它与内膜之间形成一个密闭的调压空间，通过注入或释放空气来维持内膜的恒定压力，并保护内膜免受外界环境影响。

• 智能控制系统：这是确保气柜安全稳定运行的“大脑”，由多套精密装置组成。

• 恒压控制柜：集成PLC控制器，是系统的核心，负责自动监测和调节压力。

• 供风系统：采用大流量中压离心风机，根据指令向内外膜夹层充气或排气，以调节压力。

• 安全保护器：包含超压放散阀和低压报警器，提供双重安全保护，超压时自动释放气体，防止膜体受损。

• 监测仪表：包括压力传感器、储量监测仪（如超声波物位仪）、泄漏探测器等，实时监控气柜状态，并可实现远程数据采集和监控。

• 密封与锚固系统：为保证绝对的气密性，内膜的接缝采用专利热合焊接技术，膜材边缘通过压板、螺栓与预埋在水泥基座上的钢轨锚固，配合密封胶实现零泄漏。

二、工艺与选型

独立双膜气柜的核心工作逻辑是“内膜储气，外膜调压”，通过精密的自动化控制实现恒压输出。

典型工作流程（恒压储气原理）：

1. 储气阶段：当沼气从发酵罐进入内膜时，内膜膨胀，控制系统监测到压力上升后，自动指令风机排气，为内膜扩张腾出空间，维持压力稳定。

2. 用气阶段：当用户消耗沼气时，内膜内气体减少并收缩。控制系统启动风机，向内、外膜之间的调压腔注入空气，挤压内膜，确保输出气体压力恒定。

3. 极限保护：当系统故障导致压力异常时，超压保护器会依次释放调压空气和部分储气；压力过低时则会触发低压报警，提醒人工干预。

选型要点：

• 气柜类型：按安装位置和结构主要分为两类。

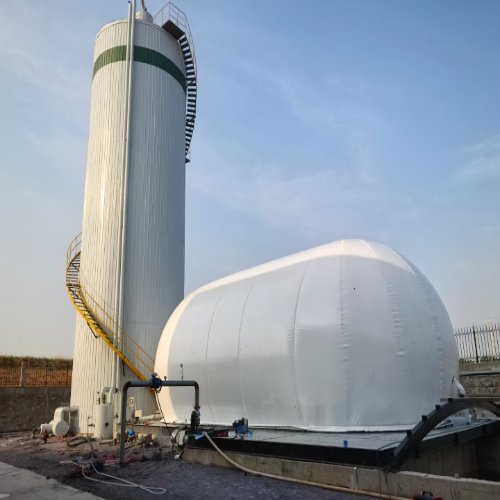

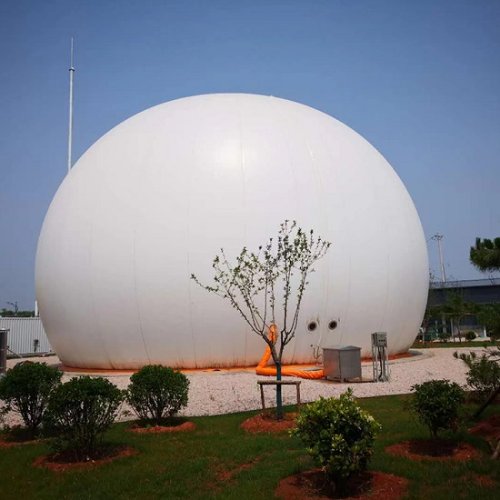

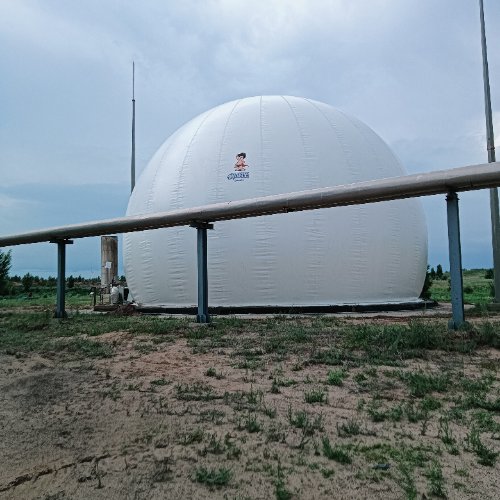

• 独立式：直接安装在地面基座上，作为独立的储气单元，适用于新建或改扩建项目。

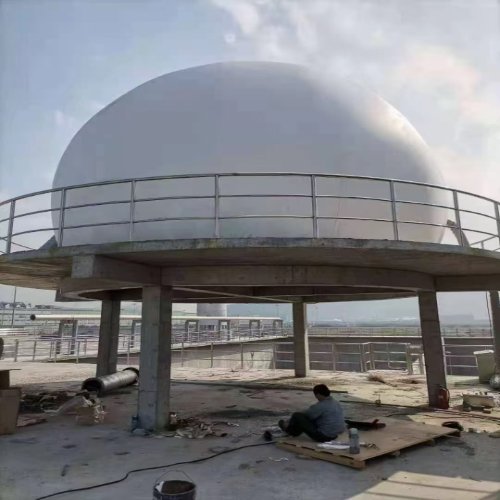

• 一体化式：安装在厌氧罐顶部，作为罐盖，节省空间并具有保温、除臭功能，适用于用地紧张的项目。

• 规格容量：双膜气柜规格覆盖广，从小型几十立方到大型几千立方均可定制，下表为常见规格：

  气柜规格 (m³)	底座直径 (m)	气柜高度 (m)
  100	5.386	4.68
  200	6.73	5.74
  500	9.131	7.944
  1000	11.371	9.851
  3000	16.454	14.25

• 性能参数：

• 工作压力：通常维持在较低水平，一般在500Pa至2000Pa之间，部分型号可达3000Pa。

• 工作温度：适用温度范围广，从严寒到酷暑，可达到-40℃至70℃。

• 抗风能力：设计可抗12级台风，部分型号能抵御190km/h以上的强风。

三、使用场景

凭借其优异性能，独立双膜气柜已广泛应用于各类生物质气体和工业气体的储存环节。

• 沼气工程：在畜禽养殖场、污水处理厂、垃圾填埋场的沼气回收项目中，用于收集储存沼气，为后续发电、提纯或民用提供稳定气源。

• 餐厨与厨余垃圾处理：用于储存餐厨垃圾厌氧消化后产生的生物质燃气。

• 工业废气处理：可用于化工、炼化等领域，储存低压腐蚀性气体或作为废气回收系统的一部分。

• 生物天然气项目：在规模化生物天然气项目中，作为气体缓冲和储存单元，平衡产气与用气的不稳定性。

• 实验室及中小型应用：因其占地小、安装便捷，也适用于科研院校或小型农场作为试验性储气装置。
