一体式双膜气柜

一体式双膜气柜将储气功能与发酵罐的密封顶盖合二为一，是土地紧张或预算有限项目的理想选择。它省去了独立气柜的混凝土基础，直接安装在罐体顶部，不仅节省了土地，还省下了传统罐顶的造价。

一、核心材料与结构

一体式气柜主要由“两膜”结构、一套支撑系统和一个智能控制系统组成。其膜材选择与独立式相同，均具备优异的耐腐蚀性、抗紫外线和抗微生物特性。

• 气柜膜材：与独立式气柜相同，主体采用PVDF（聚偏氟乙烯）涂层聚酯纤维基材，具备抗腐蚀、抗紫外线、抗微生物的特性，并符合B1级防火标准。采用专用膜材及大型热合机焊接工艺，内膜焊缝经5道特殊处理确保气密性。外膜配置三重压力保护机制（常规电控+物理泄压）并与D级防爆设备兼容。常规使用寿命为10-25年，采用PTFE材料时可达50年。

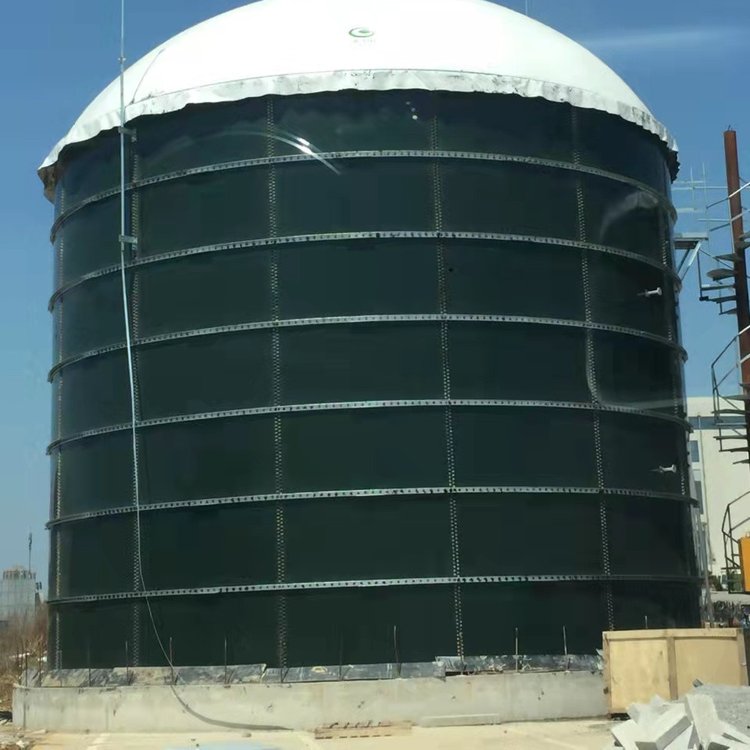

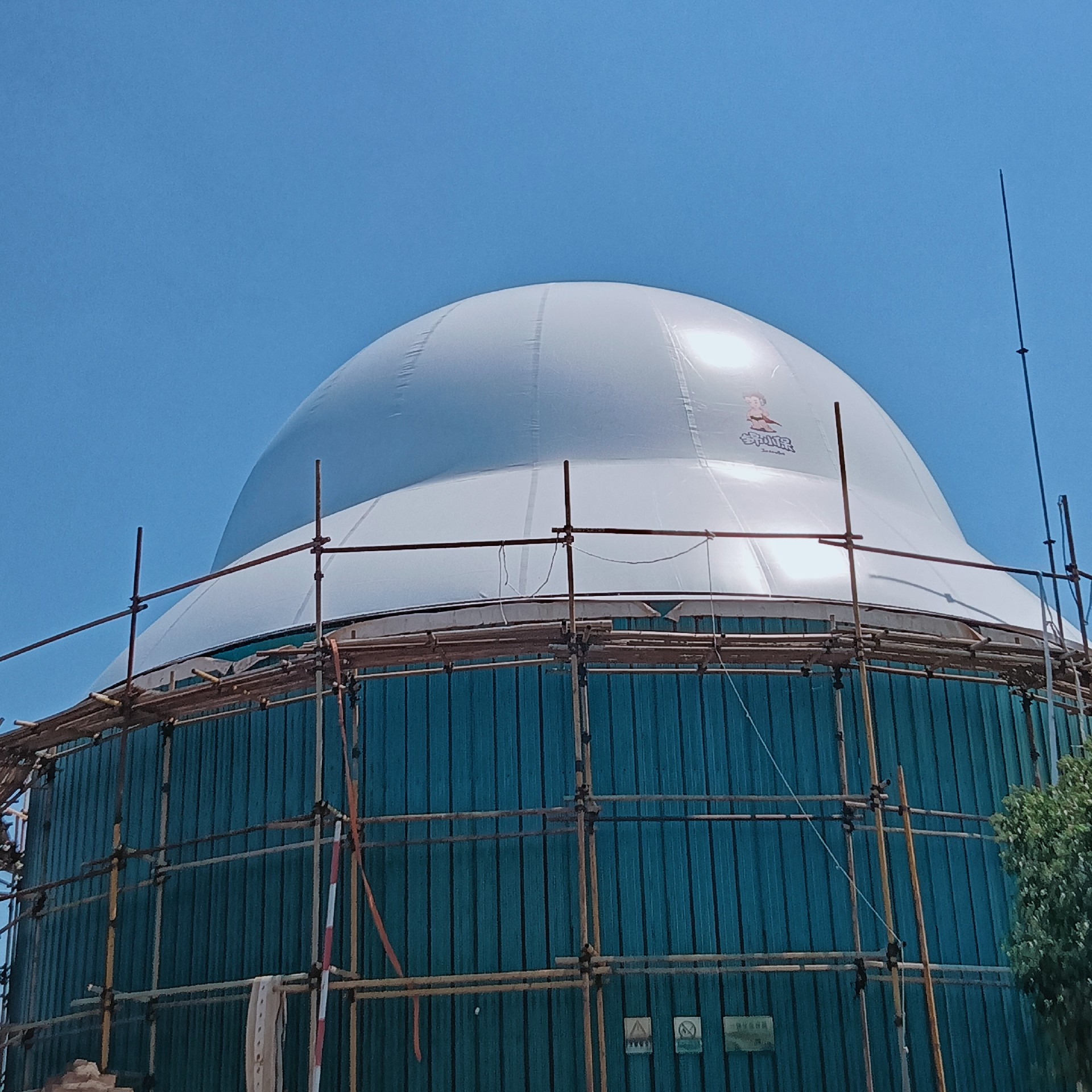

• “两膜”结构：区别于独立式的“三膜”结构，一体式气柜的核心组件仅有内、外两层膜，这正是其结构紧凑的关键。其安装基础并非混凝土底板，而是发酵罐的上沿口。由于省去了独立的底膜，其外部轮廓通常呈半球形或锥形，与罐体形成优雅的整体外观。

• 内膜：与底膜及罐体上沿共同形成一个完全密闭的储气空间，用于直接储存沼气。它直接承受着罐内沼气的压力，并随着储气量的变化而膨胀或收缩。

• 外膜：作为气柜的外壳和“调压室”，与内膜之间形成一个密闭的空气夹层。它通过保持恒定的压力来稳定柜体外形，并对内膜起到重要的物理保护作用。

• 智能控制系统：该系统是实现气柜“恒压”的指挥中心。

• 恒压控制柜：集成了PLC控制器，负责自动监测和调节夹层压力，通过控制风机向夹层充气或从夹层排气，来维持输出沼气的压力恒定。

• 供风系统：由大流量中压离心风机组成，根据指令精确地向内外膜夹层充气或排气。

• 安全保护器：包含超压放散阀和低压报警装置，为气柜安全提供双重保障。当出现超压时，系统会优先释放空气，必要时再释放沼气，确保设备安全。

• 内部支撑系统：这是专为“无底膜”结构设计的防塌陷装置。

• 伞状网架：为防止当柜内沼气不足时，瘪缩的内膜直接掉入下方的沼液中被污染或损坏，一体化气柜的罐口通常会加装一个伞状网架。

• 设计与保护：网架必须设计得光滑无毛刺，以防止划伤内膜。当气柜压力超过1kPa时，还需安装安全保护器，以保护网架和内膜的安全。

• 密封与锚固系统：为了确保气密性，一体式气柜采用了一套独特的密封方案。

• 法兰边连接：在厌氧消化器的上口需预设法兰边，内膜、外膜及压板通过螺栓与这个预设法兰边紧密固定。

• 密封处理：在连接处需涂抹均匀的密封胶，并确保固定螺栓受力均匀，从而实现零泄漏的气体密封效果。

二、工艺与选型

一体式气柜的工作原理与独立式相同，但其核心价值在于“合二为一”的设计理念，大大节约了占地面积、建设成本和安装时间。

典型工作流程（恒压储气原理）：

1. 储气阶段：当沼气从发酵罐体顶部进入内膜时，内膜膨胀，柜内压力上升。控制系统监测到压力变化后，指令风机向外膜夹层充气，确保外膜始终饱满、刚劲，维持储气压力的恒定。

2. 用气阶段：当用气设备消耗沼气时，内膜内气体减少并收缩。控制系统启动风机，向内、外膜之间的调压腔注入空气，挤压内膜，确保输出气体压力恒定，不会波动。

3. 极限保护：当系统故障导致压力异常时，超压保护器会优先释放调压空气，必要时再释放部分储气，防止气柜损坏；压力过低时则会触发低压报警，提醒人工干预。

主要类型与选型建议：

双膜储气柜主要分为独立式和一体式两类，下表对它们的核心差异进行了总结。

规格容量：一体式气柜的规格通常与下方厌氧发酵罐的尺寸直接相关。其储气容积主要取决于罐体的直径和气柜的高度。常见规格从几百立方米到数千立方米不等，可根据罐体上口尺寸定制设计。

三、使用场景

一体式双膜气柜以其紧凑、经济的特性，成为多种场景下的首选方案。

• 用地紧张的沼气项目：在城市污水处理厂、餐厨垃圾处理厂等土地资源宝贵的场所，一体化气柜不额外占用土地的优势尤为突出。

• 大型罐体项目：当罐体直径较大时，安装传统的钢制硬顶盖难度高、造价贵，而一体化气柜重量轻、结构柔，安装变得简单、经济。

• 寒冷地区项目：一体化气柜作为保温顶盖覆盖在发酵罐上，如同为发酵液盖上了一层“棉被”，有助于减少冬季热量散失，维持发酵温度，从而保障冬季产气稳定。

• 标准化与改扩建项目：一体化气柜结构简单，便于与标准化生产的罐体（如搪瓷拼装罐）快速集成，缩短建设周期，也方便日后拆卸和移动。

• 追求美学工程：一体化气柜半球形的外观现代、简洁，能与周边环境和谐统一，提升整个工程的形象。
