小型沼气脱硫系统

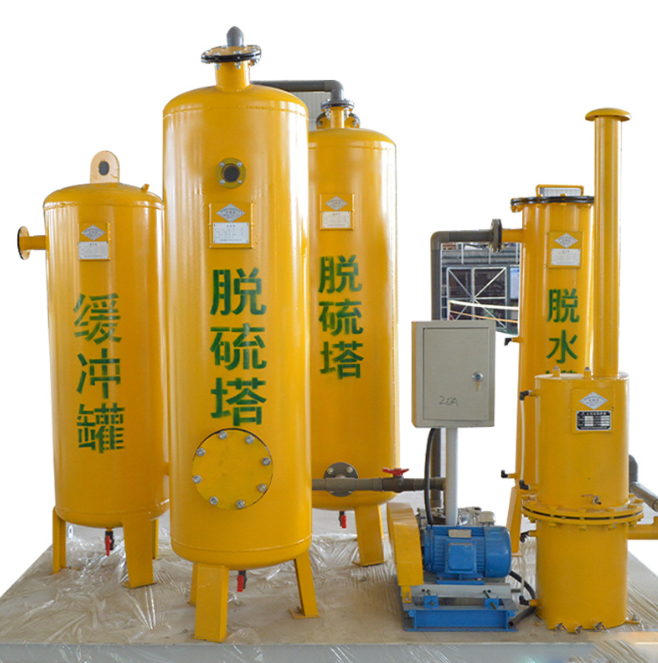

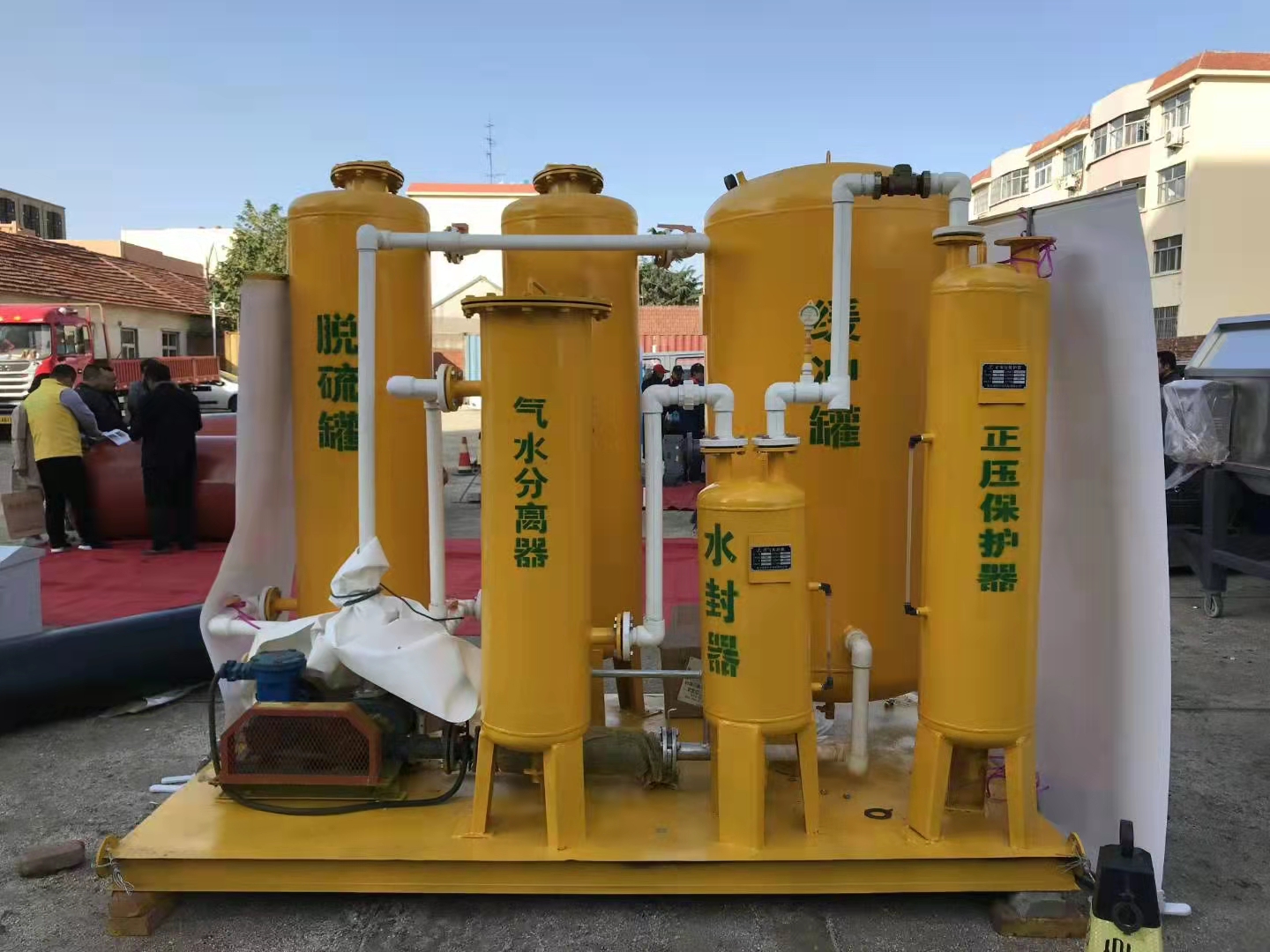

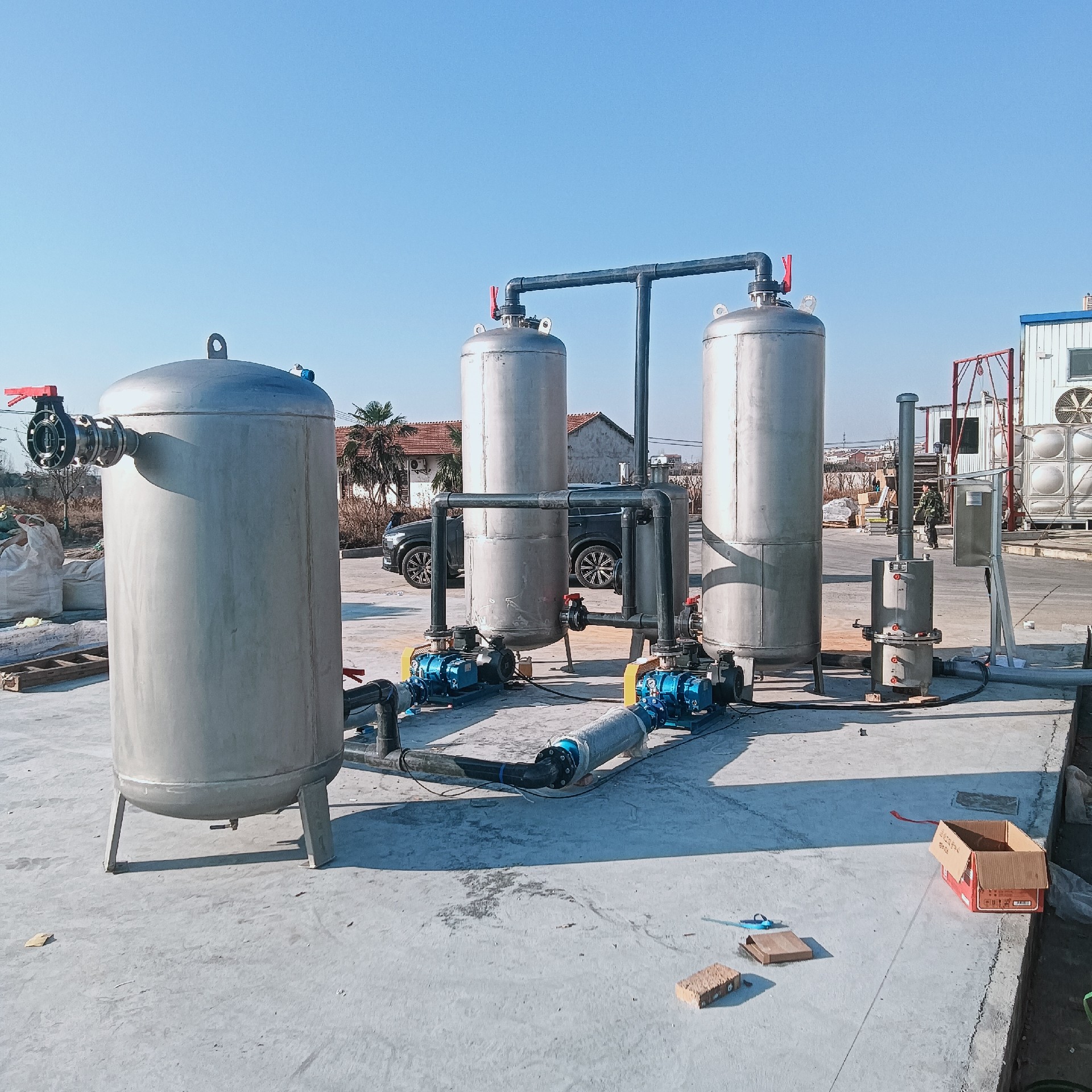

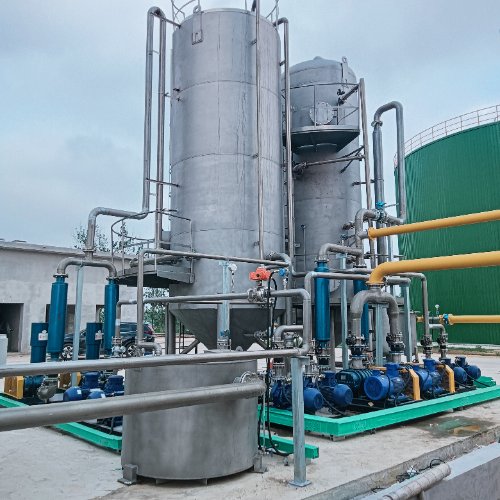

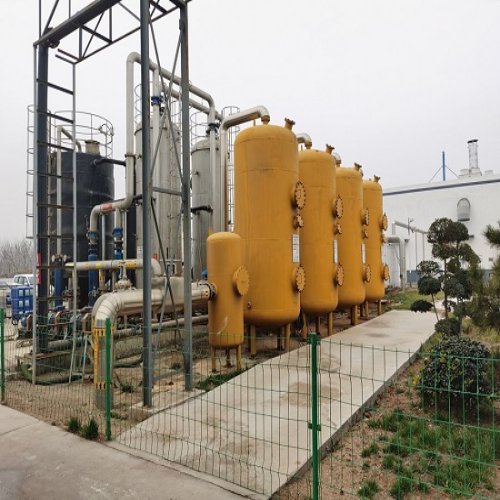

家用小型沼气脱硫系统是一套集成化的气体净化处理装置，位于沼气发酵装置与终端用气设备之间。粗沼气从发酵装置产出后，携带硫化氢、饱和水蒸气和少量杂质粉尘，直接使用会腐蚀管道和灶具、产生异味并危害人体健康。该系统通过脱硫、脱水、稳压、增压、安全防护和自动控制等工序，将粗沼气转化为洁净、干燥、压力稳定的合格燃气，为沼气灶、沼气热水器、沼气发电机等用气设备提供安全保障和稳定气源。整套系统通常由脱硫塔、缓冲罐、气水分离塔、风机、水封罐、电控柜等核心组件构成，各组件协同工作，形成完整的净化流程。

主要出口地区：非洲，东南亚，中亚

一、核心组件介绍

（一）脱硫塔

脱硫塔是整个系统的核心净化单元，用于去除沼气中的硫化氢（H₂S），防止其对金属器具、管道阀门造成腐蚀，并消除燃烧后产生的有害气体。

1. 核心材料与结构

• 塔体材质：脱硫塔主体通常采用碳钢经防腐处理或304不锈钢制造，确保具备较好的强度和耐腐蚀性，能承受沼气压力及脱硫剂的腐蚀作用。家用小型脱硫塔材质一般要求不低于经防腐处理的碳钢或304不锈钢。部分产品也采用玻璃钢材质，具有耐低温特性。塔体设计为圆柱形，结构紧凑，便于家庭安装。

• 脱硫剂填料：家用沼气脱硫基本采用干法脱硫，具有工艺简单、成熟可靠和造价低廉等优点。目前最常用的是氧化铁脱硫剂，从使用寿命、运行成本、材料易得和使用简易等角度综合考虑，氧化铁是应用最广泛的脱硫剂。脱硫剂填料的使用寿命要求达到两个月以上。

• 塔体组件：主要包括主体结构、脱硫剂填料层、装料口、卸料口、压力表、温度表等组件。脱硫塔内部设有不锈钢孔板（上孔板和下孔板）围成脱硫剂容纳仓，孔板上设有供沼气通过而使脱硫剂无法通过的通道，确保沼气与脱硫剂充分接触。

• 配置方式：家用小型系统通常采用单塔配置，也可设计为1用1备交替使用，更换填料时无需停机。

2. 工作原理

脱硫塔采用干法氧化铁脱硫工艺。含有硫化氢的沼气进入脱硫塔底部，在穿过脱硫填料层到达顶端的过程中，H₂S与脱硫剂发生化学反应。脱硫反应：Fe₂O₃·H₂O + 3H₂S → Fe₂S₃ + 4H₂O；再生反应：Fe₂S₃ + 3/2O₂ + 3H₂O → Fe₂O₃·H₂O + 2H₂O + 3S。脱硫剂饱和后（呈现黑色），可倒出在空气中自行氧化还原，实现再生循环使用。

3. 工艺要点

• 工作压力：干法脱硫系统的运行压力不宜过高，一般要求小于0.5kPa。

• 脱硫效率：脱硫率可达99%以上，确保硫化氢含量净化至0.02g/m³以下。

• 检测要求：出气口应安装硫化氢检测仪器，定期查看硫化氢浓度，当浓度接近设计参数时需切换或更换脱硫剂。

• 备用脱硫剂：需备有充足的备用脱硫剂，满足一到两年的使用量。

（二）缓冲罐

缓冲罐安装在脱硫塔之后、气水分离塔之前，用于平衡系统压力波动、储存一定量气体，并为下游风机提供稳定的进气条件。

1. 核心材料与结构

• 罐体材质：缓冲罐罐体采用碳钢或不锈钢焊接而成，小型家用规格罐体厚度通常为5mm左右，罐体作防锈防腐处理。根据承受压力不同可分为高压、低压、常压储气罐；根据结构可分为立式和卧式。家用系统多采用小型立式碳钢储气罐。

• 结构组成：主要包括罐体外壳、气体入口、气体出口、排废口、压力表、安全阀、排污装置及配对法兰等。罐体内在气体入口处布置有挡板分离器，中部布置有百叶窗分离器，气体出口布置有蜗壳分离器，兼具气体净化功能。

2. 工作原理

缓冲罐是专门用来储存气体的储气设备，同时起稳定系统压力的作用。粗沼气经脱硫后进入缓冲罐，罐体容量对沼气有缓冲和稳定气源的作用。当上游产气量波动或下游用气量变化时，缓冲罐通过自身的储气容积平抑压力波动，使下游设备获得稳定的进气压力和流量。

3. 工艺要点

• 选型依据：缓冲罐的合理选型需考虑上游供给方式（产气量、是否连续）、下游用气特征（连续/间歇、峰谷差、瞬时最大流量）、管网体积与允许压力波动幅度等因素。

• 家用规格：小型家用系统缓冲罐容积通常在0.3-2m³之间，设计压力一般为0.8-1.0MPa。

（三）气水分离塔

气水分离塔安装在缓冲罐之后、风机之前，用于去除沼气中的饱和水蒸气，防止水分与硫化氢共同作用加速管道和设备的腐蚀，同时提升沼气燃烧热值。

1. 核心材料与结构

• 塔体材质：气水分离塔外部采用碳钢结构，内部进行防腐处理，确保长期运行的耐腐蚀性。

• 脱水组件：塔内安装水平滤网和竖直滤网，部分设计中还内置螺旋状钢丝填料。螺旋状钢丝填料有助于提高沼气中水份冷却的接触面积，使水份可以凝结在钢丝填料上，加快水份的去除效率。塔体下部设有积液包和排污管，最低点设有沼气凝水器，需定期排放。

• 辅助装置：气水分离塔侧表壁连通有泄气管，泄气管上设有阻火器，兼具安全防护功能。外表壁设有带刮板的液位观察口，便于观察和清理。

2. 工作原理

气水分离塔采用离心分离与过滤相结合的原理。当沼气以一定压力从装置上部以切线方式进入后，沼气在离心力作用下进行旋转，然后依次经过水平滤网及竖直滤网，促使沼气中的水蒸汽与沼气分离，水滴沿内壁向下流动并储存于装置底部。部分设计中，脱除的水份会在重力作用下从液体回流口流出，使水份难以再次进入沼气中，有助于减少设备内部的腐蚀并提升沼气的燃烧热值。

3. 工艺要点

• 进气压力：分离器内的沼气供应压力应大于2000Pa，压力损失应小于100Pa。

• 处理量：进入分离器的沼气量按平均日产气量计算。

• 排水要求：最低点设有沼气凝水器，需定期排放冷凝水。

（四）风机

风机是整个系统的动力核心，用于对净化后的沼气进行增压输送，克服管道、设备和管件的阻力损失，使输送至用气设备的沼气压力满足使用要求。

1. 核心材料与结构

• 风机类型：家用小型系统主要采用旋涡风机（高压风机） 或罗茨鼓风机。旋涡风机具有噪音低（约60dB）、无油无污染、免维护、体积小（比罗茨风机小一半）、振动小等优势，特别适合家用。

• 材质与密封：增压风机采用铝合金材质，经过特殊的内部处理，满足防腐、防爆、防泄漏的安全要求，确保整个脱硫净化系统的安全。

• 配套设备：增压稳压系统通常由变频器、罗茨鼓风机、缓冲罐等组成。

2. 工作原理

风机通过电机驱动叶轮高速旋转，将净化后的沼气从低压区吸入，经压缩后以较高压力排出，送入用气设备。通过变频器控制电机转速，可实现输出压力和流量的精确调节，达到恒压供气的目的。

3. 选型要点

• 耗气量：根据用户终端的最大用气量确定。

• 压力需求：普通家用只需要5kPa压力即可；如果是沼气发电机，工作压力会达10-15kPa。

• 输送距离：考量风量富裕量，否则工作效率慢，增压压力达不到点火要求。

• 防爆要求：沼气属易燃易爆气体，须选用防爆型风机。

• 密封性：确保无泄漏，防止沼气外泄造成安全隐患。

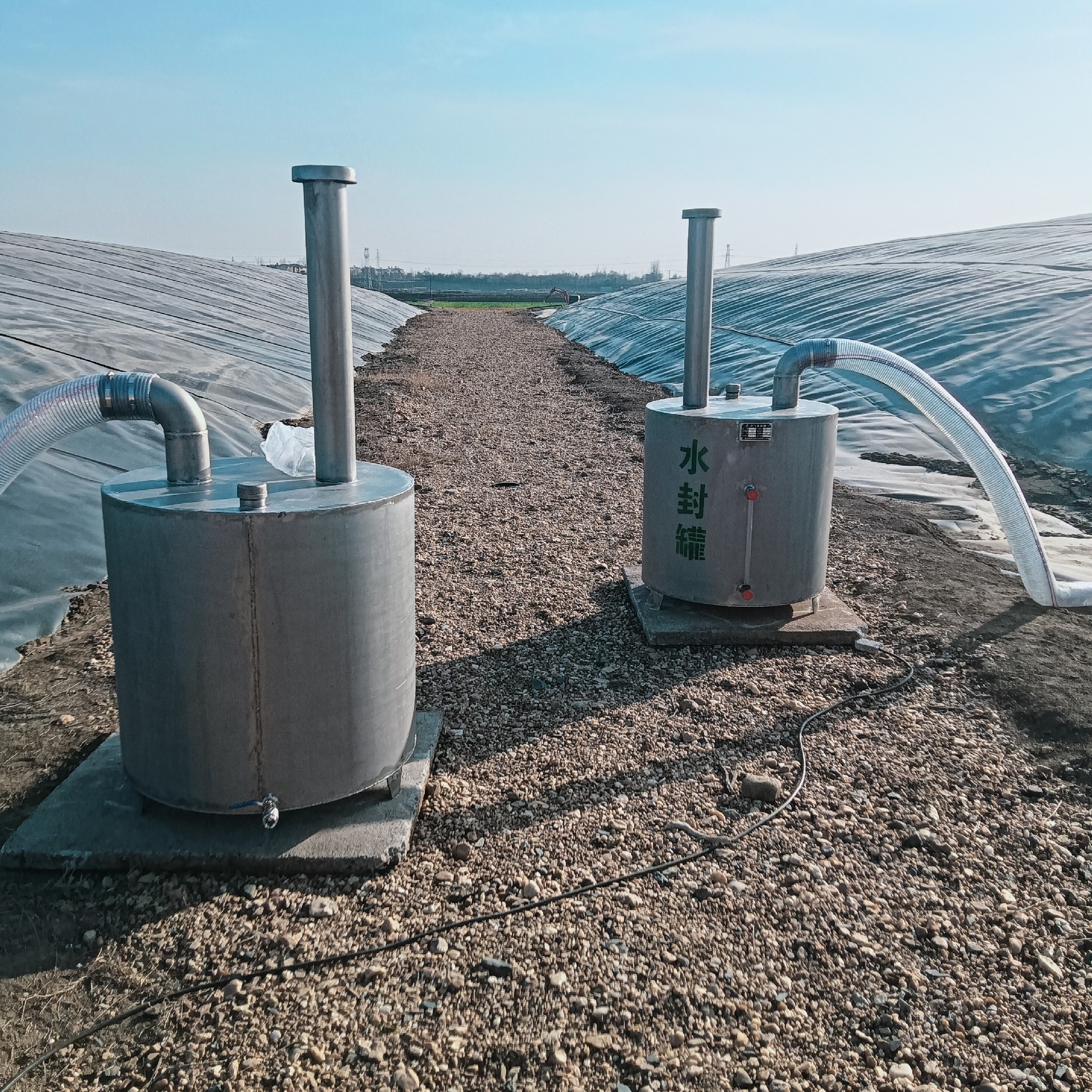

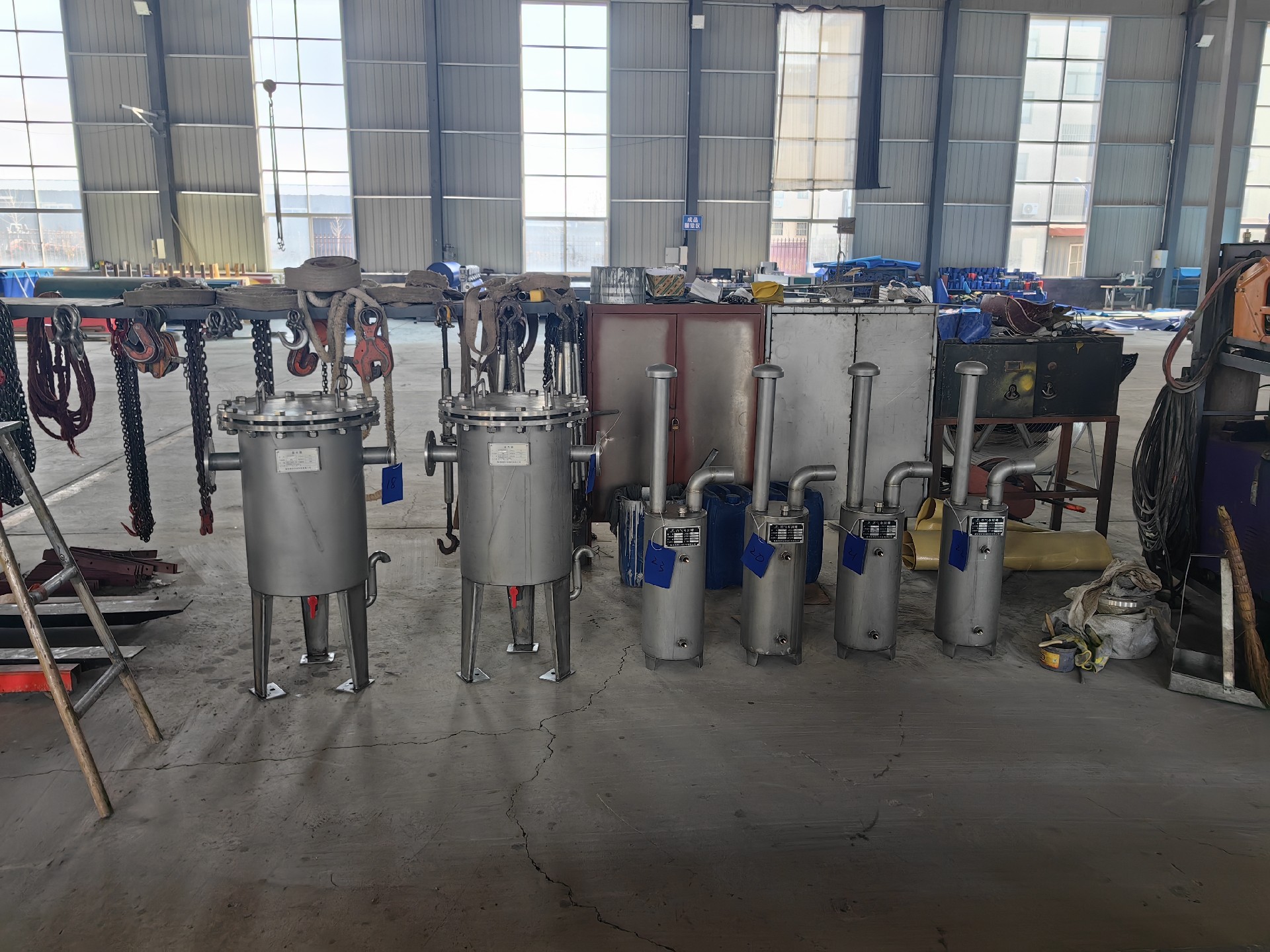

（五）水封罐

水封罐是系统的安全防护装置，安装在风机之后、用气设备之前，用于防止火焰回窜，保护整个系统安全。

1. 核心材料与结构

• 罐体材质：水封罐使用碳钢或不锈钢材质，全焊接结构，确保气密性。

• 核心结构：主要由罐体、进气管、出气管、安全管、卸爆盖、水位计、进水阀、放水阀等组成。进气管插入液面较深，出气管位于罐体上部，安全管比进气管短些，插入液面较浅。罐体底部一侧设置有隔水箱，用于水位调节。罐体顶部设置卸爆盖，当发生爆炸时自动冲开泄压。

2. 工作原理

水封阻火器是安装在燃气、沼气正压输送管道上的安全保障设备。在正常抽放时，沼气通过水封面被抽出或排出；一旦沼气管内发生爆炸或燃烧，由于爆炸波和火焰被水封所隔绝，同时使防爆盖自动冲开，爆炸能量得到释放，从而保护沼气池、管路设备及用户的安全。当发生回火事故，火焰随着出口进入阻火器内后，被水分阻挡，从而避免火焰进一步随着管道蔓延。

3. 工艺要点

• 水位控制：按照预设水封水位控制进水阀、放水阀，水位低于预设值时通过人工补水，水位过高时打开放水阀放水。

• 技术参数（家用小型规格）：输气设计压力≤5kPa，阻火泄爆装置压力损失≤2.0kPa，泄爆部件释放压力5-10kPa。

• 介质温度：环境温度2℃-50℃；管道内气体流速≤10m/s。

• 水位调节方式：传统方式采用人工补水放水；新型设计采用隔水箱注气和排气方式进行自动水位调节，当水封压力与进气管气压的压差小于最小控制值时，气泵向隔水箱注气使水位上升增加压差。

（六）电控柜

电控柜是整个系统的控制中枢，实现对风机、阀门、传感器等设备的自动控制和状态监测，确保系统安全、稳定、高效运行。

1. 核心材料与结构

• 柜体材质：电控柜采用金属柜体，带有柜门，内部设置数层端子槽板，柜体内设有插座及直流电源，部分柜体上还设有显示屏。

• 核心控制器：电控柜的核心是可编程逻辑控制器（PLC）。PLC控制系统通过电缆与传感器采集装置电连接，传感器采集系统包括安装在关键位置的压力传感器、温度传感器、流量计、硫化氢检测仪等。

• 接线与标识：柜内设有与PLC模块各管脚端子相对应的接线端子，包括数字量输入模块端子、数字量输出模块端子、模拟量输入模块端子、模拟量输出模块端子等，各端子均设有对应的标记层，便于维护和查线。

• 人机界面：部分系统配置触摸屏作为人机交互界面，通过组态软件创建用户友好的操作界面，实现对设备窗口的配置和实时监控。

2. 工作原理

电控柜通过PLC控制器接收来自各传感器的实时数据，按照预设程序进行逻辑判断和控制指令输出，实现系统的自动化运行。通过压力变送器对输气管道压力进行实时采集，以PLC为下位机对采集数据进行处理，再反馈到压力变送器实现闭环控制，最终实现恒压供气的目的。控制功能主要包括：风机的启停和变频调速、阀门的开关控制、压力/温度/硫化氢浓度的实时监测与报警、系统的联锁保护等。

3. 工艺要点

• 控制方式：支持手动/自动切换，可实现无人值守自动运行。

• 监测参数：实时监测沼气气体成分、流量、温度、压力等数据。

• 安全保护：具备过载保护、故障报警、超压报警等功能，确保系统安全运行。

• 数据记录：可记录运行数据，便于故障分析和运行优化。

二、系统工艺流程

家用小型沼气脱硫系统的典型工作流程如下：

1. 产气：沼气发酵装置产生的粗沼气（含H₂S、水蒸气、杂质粉尘），经管道进入脱硫塔。

2. 脱硫：粗沼气从脱硫塔底部进入，向上穿过氧化铁脱硫剂填料层，H₂S与脱硫剂发生化学反应被去除，净化后的沼气从塔顶排出。

3. 缓冲稳压：脱硫后的沼气进入缓冲罐，罐体容量平抑上游产气和下游用气的流量差异，稳定系统压力。

4. 气水分离：沼气从缓冲罐进入气水分离塔，在离心力和过滤网的作用下，饱和水蒸气被凝结分离，冷凝水汇集至塔底定期排放，干燥的沼气从塔顶排出。

5. 增压输送：干燥的沼气进入风机（增压泵），风机将其增压至满足用气设备要求的压力（5-15kPa），送入后续管道。

6. 安全防护：增压后的沼气通过水封罐，水封层在正常情况下允许沼气通过，一旦发生火焰回窜，水封层吸收热量并隔绝火焰，同时卸爆盖自动冲开泄压，保护下游设备和用户安全。

7. 用气：净化、干燥、稳压后的洁净沼气供给沼气灶、沼气热水器、沼气发电机等终端设备使用。

8. 自动控制：电控柜通过PLC控制器和传感器网络，实时监测各环节的压力、温度、硫化氢浓度等参数，自动调节风机转速和阀门开度，确保系统在最佳工况下运行。

三、优势小结

相较于直接使用粗沼气或无净化的简易处理，家用小型沼气脱硫系统在安全性和使用体验方面具有显著优势：

• 显著提升使用安全：水封罐的多重防护机制（水封隔绝+卸爆盖泄压）有效防止火焰回窜，保障用户和财产安全。

• 大幅延长设备寿命：脱硫塔去除H₂S，气水分离塔去除水蒸气，消除腐蚀性介质对管道、阀门和灶具的损害，延长设备使用寿命。

• 改善燃烧性能与使用体验：洁净干燥的沼气燃烧更充分，火力更大，消除臭鸡蛋气味，提升厨房使用体验。

• 实现自动化运行：PLC电控柜配合传感器网络，实现系统的自动启停、恒压控制和故障报警，用户无需专业操作即可获得稳定气源。

• 运行成本低：氧化铁脱硫剂可再生循环使用，系统能耗主要为风机功耗（家用小型约0.5-2kW），整体运行成本低廉。

• 标准化设计，易于维护：各组件模块化设计，接口标准化，更换脱硫剂、排放冷凝水、检修维护均简单便捷。
