络合铁湿法脱硫系统

络合铁湿法脱硫系统

 一、概述

络合铁湿法脱硫是一种以络合铁为催化剂的湿式氧化脱除硫化氢（H₂S）技术。与传统脱硫方法相比，该工艺实现了一步将H₂S直接转化为单质硫（S），净化后气体中H₂S含量可稳定低于10ppm，具有工艺简单、工作硫容高、环保无污染等特点，广泛适用于沼气、天然气、焦炉煤气、石油伴生气等多种含硫气体的脱硫净化处理。

二、工艺说明

2.1 工艺流程

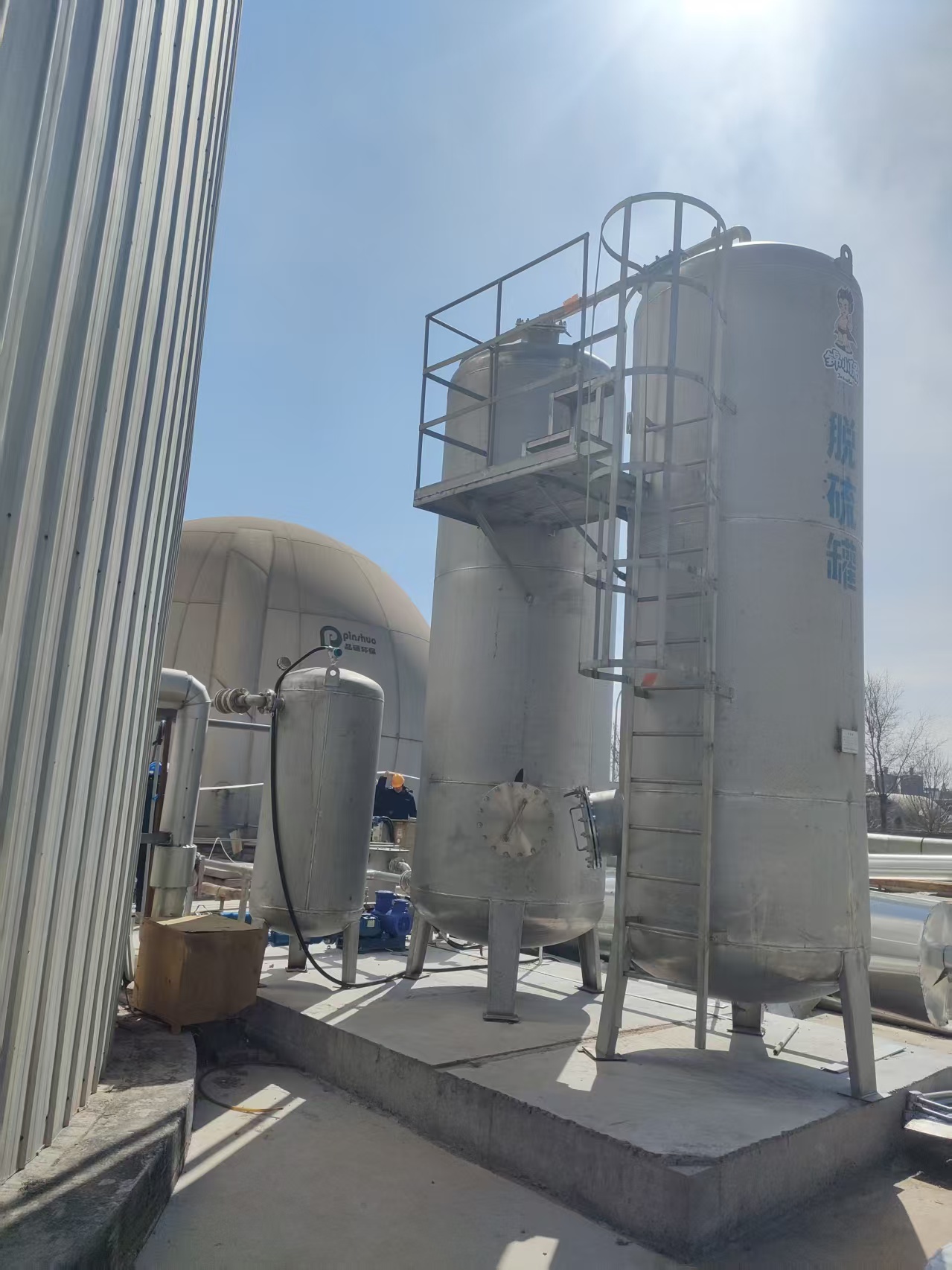

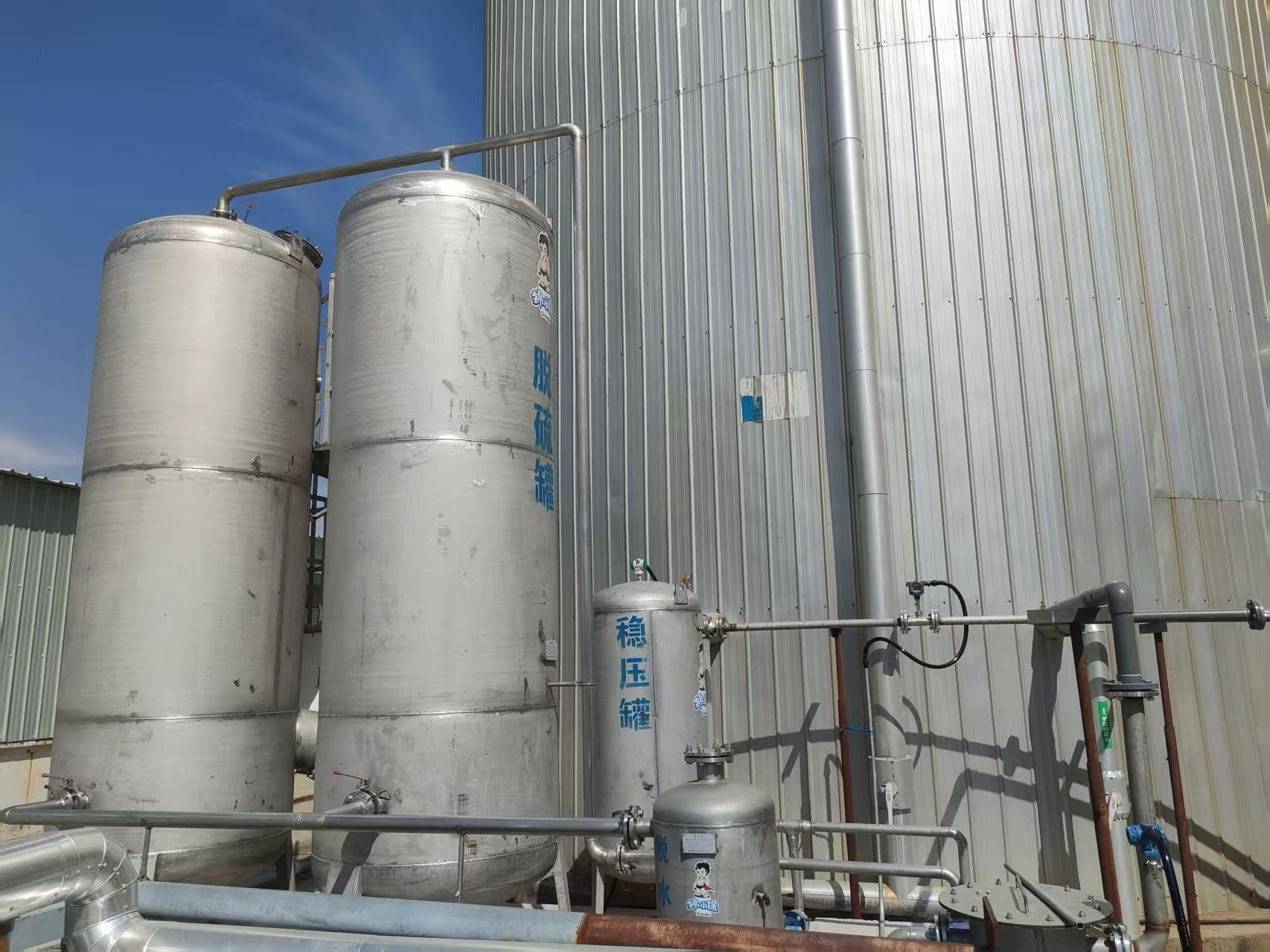

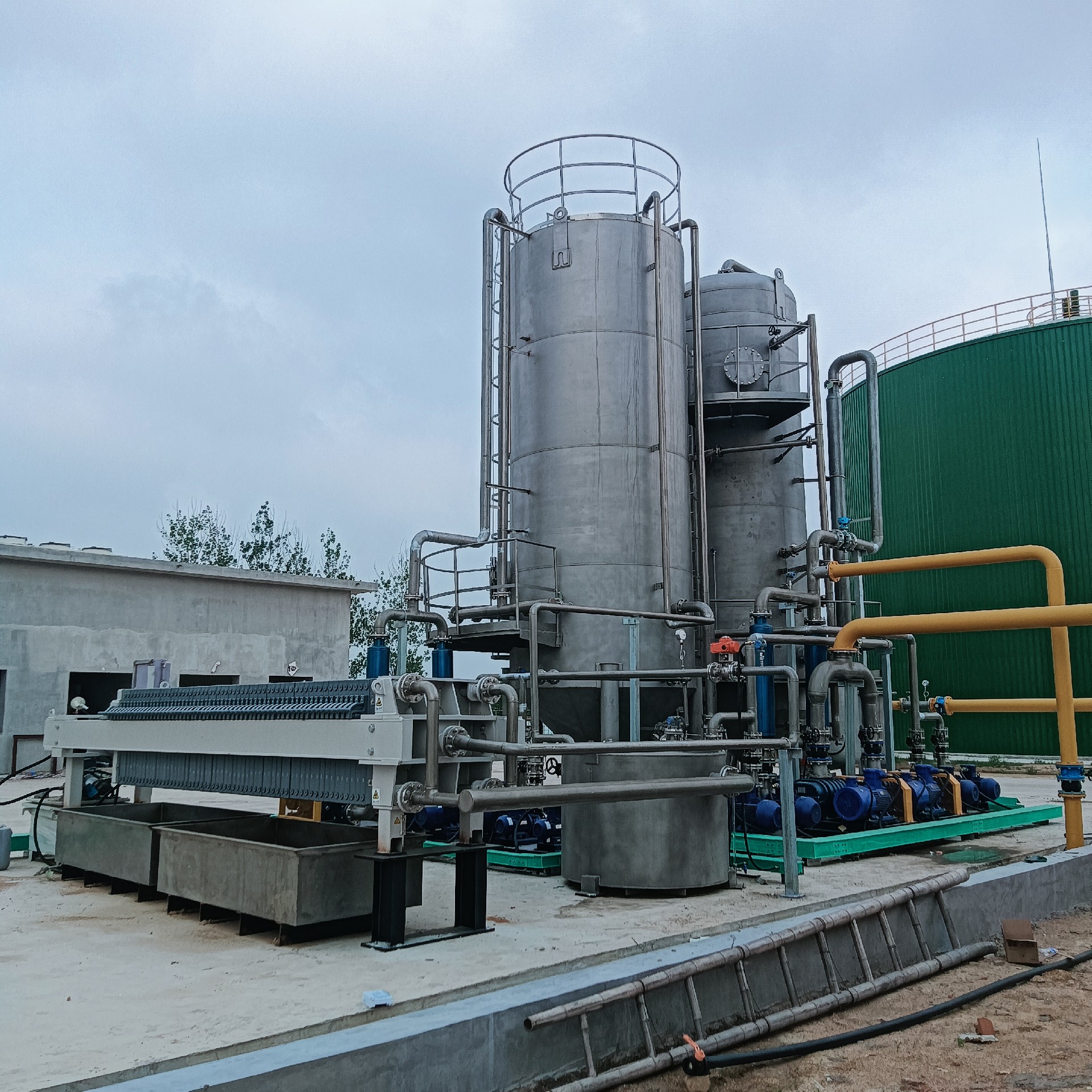

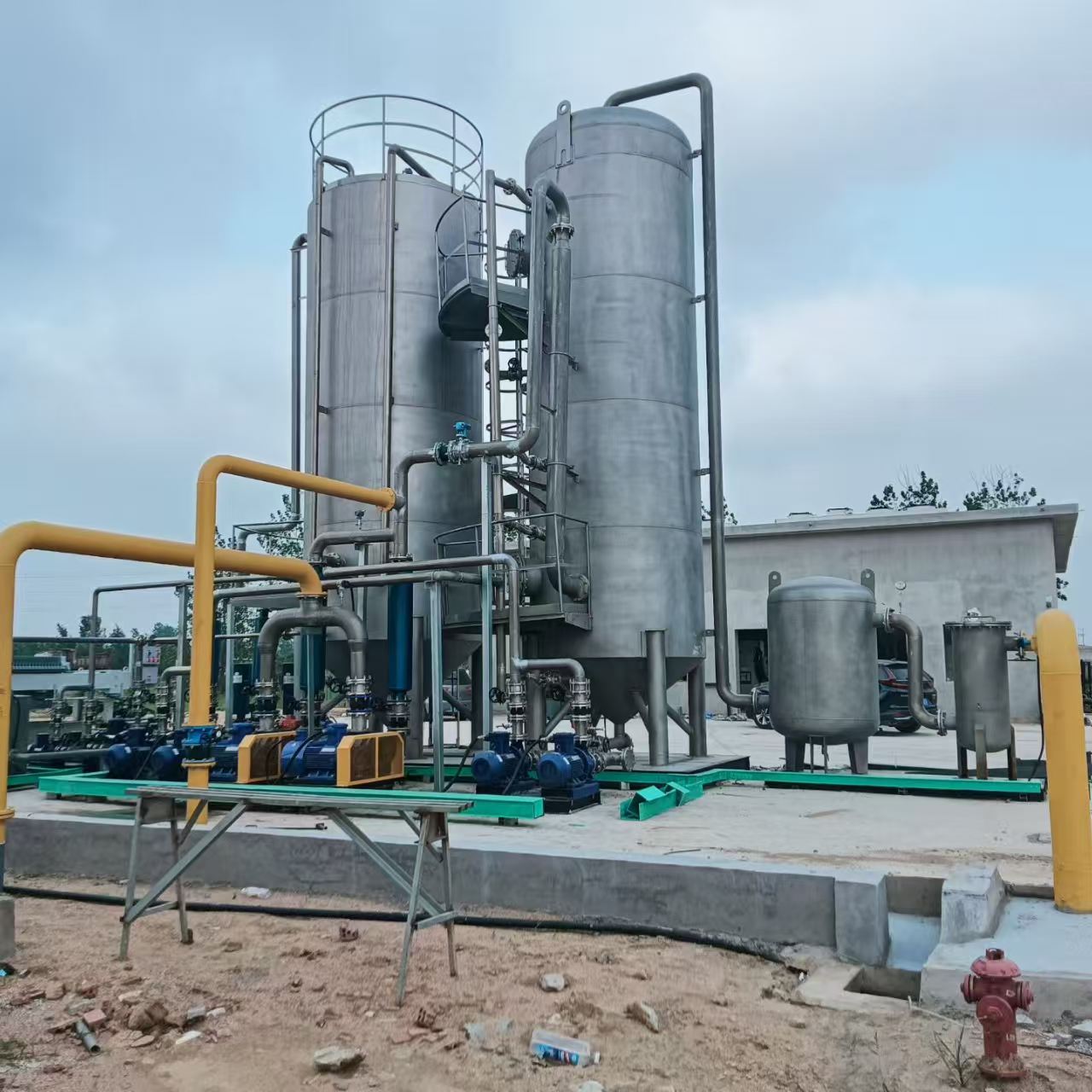

络合铁湿法脱硫系统主要由吸收塔（或吸收再生一体化装置）、再生槽、硫磺过滤系统和自动化控制系统等组成。系统的核心是利用碱性络合铁催化剂在水溶液中的氧化还原特性，将硫化氢气体与含络合铁催化剂的水溶液进行气液相接触反应，实现硫化氢的高效脱除。副产的硫磺通过板框过滤机进行分离回收，净化气体送往后续工段。

典型的工艺流程如下：含硫原料气（如沼气）经增压风机加压后进入脱硫吸收塔，与循环脱硫液逆向接触，气体中的H₂S被吸收并氧化为单质硫；净化后的气体经气液分离后送出界区。吸收了H₂S的脱硫液（含Fe²⁺和硫磺）进入再生槽，通过向槽内通入空气，将Fe²⁺氧化为Fe³⁺，实现脱硫液的再生循环；同时硫磺在再生槽底部沉降形成硫浆，经硫磺浆泵送至板框压滤机，过滤脱水后得到硫饼，可作工业原料回收使用（硫磺纯度可达99.8%以上）。再生后的脱硫液循环返回吸收塔继续使用，整套流程可实现催化剂和脱硫液的连续循环，无废液排放。

 2.2 工艺原理

络合铁脱硫工艺的基本原理是在碱性溶液中，利用三价铁离子（Fe³⁺）的氧化性将H₂S氧化为单质硫，自身被还原为二价铁离子（Fe²⁺）；随后通入空气将Fe²⁺氧化为Fe³⁺，使脱硫液循环再生使用。其反应分为吸收过程和再生过程两个步骤：

2.2.1 吸收氧化反应（脱硫塔内）

H₂S(g) + 2Fe³⁺(L) → 2H⁺(L) + S↓ + 2Fe²⁺(L)

该反应在弱碱性条件下进行，H₂S被水溶液吸收后迅速被Fe³⁺氧化成单质硫，Fe³⁺被还原为Fe²⁺。由于络合铁催化剂氧化HS⁻时的反应速率常数特别高（约为O₂和HS⁻反应速率常数的10⁵倍），因此脱硫反应是瞬间完成的。

2.2.2 再生反应（再生槽内）：

½O₂(g) + H₂O(L) + 2Fe²⁺(L) → 2OH⁻(L) + 2Fe³⁺(L)

在再生过程中，向溶液中鼓入空气，Fe²⁺被氧气氧化为Fe³⁺，恢复催化活性，溶液同时产生OH⁻保持体系的碱性。总反应方程式可简化为：

H₂S + ½O₂ → H₂O + S

铁离子在总反应中并不消耗，而是作为硫化氢和氧气之间反应的催化剂，在整个系统中循环使用，仅需定期补充少量因夹带损耗的催化剂量。

2.3 系统组成

络合铁湿法脱硫系统主要由以下单元组成：

2.3.1 吸收单元：脱硫吸收塔，含硫气体与脱硫液在此进行气液接触和反应；可采用一体化塔式设计，将吸收、再生和硫沉降集中在一个设备中实现，占地面积小、工艺紧凑。

2.3.2 再生单元：再生槽（或氧化隔室），通过鼓入空气氧化Fe²⁺恢复Fe³⁺活性，实现脱硫液循环再生。

2.3.3 硫回收单元：板框压滤机等过滤设备，将硫浆脱水得到硫饼。

2.3.4 自动化控制系统：监测和控制温度、pH值、液位等关键参数，确保系统稳定运行。系统正常运行pH值范围通常控制在8.0~8.5之间，pH过低会影响脱硫精度，pH过高则可能导致副反应加剧。

对于中小规模沼气脱硫装置，全套设备可实现成撬化供应，安装灵活、占地小，特别适合场地受限的项目。

三、脱硫剂说明

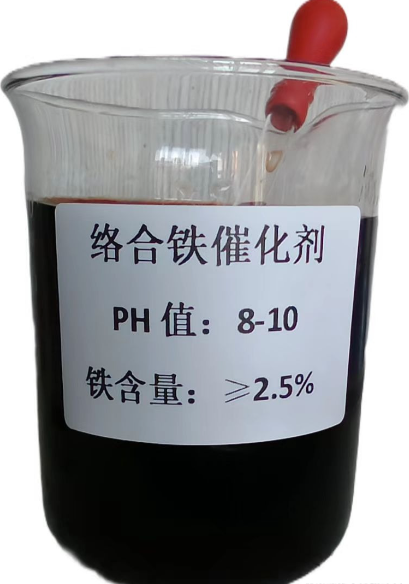

络合铁脱硫剂是由铁盐、络合剂、稳定剂、吸收剂、缓蚀剂等组分复配而成的高效脱硫催化剂体系。络合剂将铁离子稳定保持在溶液中，防止铁离子沉淀失活；催化剂通过Fe³⁺/Fe²⁺的价态变化实现对H₂S的催化氧化。

3.1 主要性能指标

脱硫效率：H₂S净化效率可达99.9%以上，处理后H₂S稳定可达10mg/m³以下。

工作硫容：工作硫容可达0.5~1g/L，通过调节铁离子浓度可达3g/L，远高于传统脱硫工艺，因此循环液量大大减少。

适用H₂S浓度范围：可处理H₂S浓度100~20000ppm（0.1~5vol%）的含硫气体。

反应温度范围：可在常温常压下操作，也可在50~60℃范围内运行，温度适应性强。

脱硫剂消耗：正常工艺条件下络合铁消耗量为15~25g/kg H₂S。系统运行时，脱硫液中的总铁浓度通常控制在0.5~2.0g/L。

pH操作范围：脱硫系统正常运行pH值通常控制在8.0~8.5之间，在此范围内脱硫效果最佳。

3.2 脱硫剂特性

高脱硫选择性：该脱硫剂能选择性地脱除H₂S，对沼气中的主要成分CH₄和CO₂几乎无影响，能最大程度保留沼气的热值。

副盐生成率极低：由于络合铁催化剂具有极高的反应选择性，能将H₂S直接氧化为单质硫而非硫代硫酸盐等副盐，从源头上避免了传统脱硫工艺中脱硫废液的产生，解决了长期困扰用户的废液处理难题。

环境友好：脱硫剂本身无毒无害，不含任何有毒化学物质，脱硫过程无“三废”排放，符合日益严格的环保要求。

-稳定可靠：纳米螯合技术实现了铁离子的精准释放和分子级稳定化封装，有效抑制铁离子沉淀导致的催化剂失活问题，活性保持周期可延长至3000小时以上。

四、工艺优点

与传统脱硫工艺（如干法脱硫、改良ADA法、栲胶法等）相比，络合铁湿法脱硫技术具有以下显著优势：

 4.1 脱硫效率高，精度高

脱硫效率可达99%以上，一步即可将H₂S脱除至10ppm以下，出口H₂S含量稳定在5~20ppm范围内，净化度高且稳定，可满足最严格的环保排放要求。催化剂氧化HS⁻的反应速率常数极高，保证脱硫反应瞬间完成，处理效果稳定可靠。

 4.2 工作硫容高，节能降耗

工作硫容高（可达3g/L），意味着处理同等量H₂S所需循环液量大大减少，从而降低泵、风机等动力设备的能耗，显著降低运行成本。

 4.3 环保无污染

该工艺将H₂S一步转化为单质硫，副产物仅为纯度高（≥99%）的硫磺，可回收作为工业原料出售。整个脱硫过程基本不产生副盐和无废水排放，克服了传统脱硫工艺副盐生成率高、环境污染严重等弊端，从源头上消除了脱硫废液的处理难题，符合国家环保产业政策和循环经济发展方向。

4.4 抗波动能力强，操作弹性大

脱硫系统对原料气中H₂S浓度和气量的大幅波动有很强的适应性，H₂S浓度从0.5%~2V%波动均不影响装置正常使用。通过调节铁离子浓度即可保证在不同工况下均能稳定达标。

 4.5 投资成本低，可撬装化

相对于传统湿法脱硫工艺，络合铁脱硫流程更短、设备更紧凑，整套装置可实现成撬化供应，占地面积小、安装灵活、拆装方便。对于中小规模项目可大幅降低投资和土建成本，后期维护也更为便捷。

 4.6 运行成本低

以沼气脱硫为例，每立方米沼气的脱硫运行成本可低至0.03~0.07元，在同类型脱硫工艺中具有非常明显的经济优势。

五、使用场景

络合铁湿法脱硫系统的应用范围十分广泛，适用于多种含硫气体的脱硫净化。以下列出该技术的主要应用场景：

5.1 沼气脱硫

沼气是有机废物在厌氧条件下发酵产生的可燃烧气体，广泛产生于畜禽养殖场、污水处理厂、垃圾填埋场、餐厨垃圾处理厂等场所。沼气中含有一定量的H₂S（通常为几百到几千ppm），不仅具有强烈的腐蚀性，会加速管道、阀门、储气罐、发电机组等设备的腐蚀老化，燃烧后还会生成SO₂造成大气污染。因此无论沼气后续用于发电、锅炉供热还是提纯制备生物天然气，脱硫都是不可或缺的预处理环节。

络合铁湿法脱硫适用于沼气日产量在8000m³以上的中小规模沼气工程。对于沼气中H₂S浓度为0.5~2.5V%、日处理量在10000~60000Nm³的沼气脱硫装置，可实现成撬化设备供应，安装灵活、占地小。例如，在畜禽粪污厌氧处理沼气综合利用项目中，采用“增压风机+络合铁湿法脱硫”工艺路线进行沼气净化，后续提纯生产生物天然气并网利用，实现了农业废弃物到清洁能源的高效转化。

5.2 天然气/石油伴生气脱硫

在天然气开采过程中，部分气田出产的天然气含有较高浓度的H₂S，必须进行脱硫处理才能进入城市燃气管网或作为工业原料使用。络合铁脱硫技术尤其适用于单井天然气和伴生气的脱硫处理，设备可集成在集装箱内，运输方便、拆装简单，适合油田分散井口的应用场景。

5.3 焦炉煤气脱硫

焦化行业在生产过程中副产大量焦炉煤气，其中含有H₂S和有机硫等多种杂质。络合铁脱硫技术可直接应用于现有HPF、PDS、栲胶脱硫装置的改造，不需要对现有设备进行大的改动即能达到精脱硫效果，同时实现脱硫废液零排放，彻底解决焦化脱硫长期以来的高能耗、高污染难题。

5.4 其他含硫气体处理

此外，络合铁脱硫技术还可广泛应用于炼厂气、煤层气、裂解气、合成气、低温甲醇洗尾气、克劳斯硫磺回收装置尾气、粘胶化纤尾气等多种含硫工业废气的处理。

 5.5 应用优势总结

络合铁脱硫技术在各类应用场景中的共同优势包括：

- 处理H₂S后可直接实现达标排放（H₂S<10ppm）

- 硫磺回收率高，副产品可资源化利用

- 设备占地小，可快速部署，尤其适用于场地受限的项目或临时性项目

- 运行稳定可靠，后期维护量少，适合长期连续运行

六、结语

络合铁湿法脱硫技术作为一种工艺简单、工作硫容高、环境友好、运行经济的硫化氢脱除方案，已成为沼气、天然气、焦炉煤气等含硫气体脱硫领域的优选技术。该技术将H₂S一步转化为可回收的单质硫，过程中无“三废”排放，既满足日益严格的环保要求，又为企业带来副产品收益，实现环保与经济效益的双赢。

如需了解更详细的技术参数、设备配置方案或项目投资评估，欢迎随时联系我们的技术团队，我们将竭诚为您提供专业的定制化脱硫解决方案。
